MakePico 規格簡介

在這節課中，我們將深入了解 MakePico 使用的 ESP32-D0WDQ6 模組的引腳配置。ESP32-D0WDQ6 是一款功能強大的微控制器，廣泛應用於物聯網（IoT）和嵌入式系統中。理解這些引腳的配置和用途，對於開發各種電子項目至關重要。

ESP32-D0WDQ6 的引腳配置

1. GPIO（通用輸入輸出）引腳
   • 26個 GPIO 引腳：ESP32-D0WDQ6 擁有 26 個 GPIO 引腳，這些引腳可以用作數字輸入或輸出，並且大多數引腳支持多種功能，包括 PWM、I2C、SPI 和 UART 通信等。這些引腳是連接外部傳感器、顯示器、電機等設備的主要接口。
2. 接地引腳（GND）
   • 8個 GND 引腳：GND 引腳是接地引腳，用於提供電路的共用參考點。ESP32-D0WDQ6 提供了 8 個 GND 引腳，確保您可以在不同的位置輕鬆連接地線，這對於減少電氣噪聲和確保穩定運行非常重要。
3. 電源引腳
   • 3.3伏特電源引腳：ESP32-D0WDQ6 提供了一個 3.3 伏特的電源引腳，用於為外部設備供電。這個引腳是為需要 3.3V 供電的傳感器或模組提供穩定電壓的重要來源。

應用場景與實踐

• GPIO 引腳應用：
  • 您可以將 GPIO 引腳配置為輸入來讀取按鈕的狀態，或者配置為輸出來控制 LED 燈的開關。此外，通過 PWM 功能，您可以控制電機的轉速或 LED 的亮度。
• 接地引腳的重要性：
  • 所有外部設備與 ESP32-D0WDQ6 連接時，必須將 GND 引腳與設備的地線相連，以確保電路具有共同的參考電壓。這對於數據的精確測量和設備的可靠運行至關重要。
• 3.3V 電源引腳的使用：
  • 當您使用需要 3.3V 供電的外部模組（如某些傳感器或顯示屏）時，可以直接從 ESP32-D0WDQ6 的 3.3V 電源引腳獲取電源，這樣可以簡化電路設計。

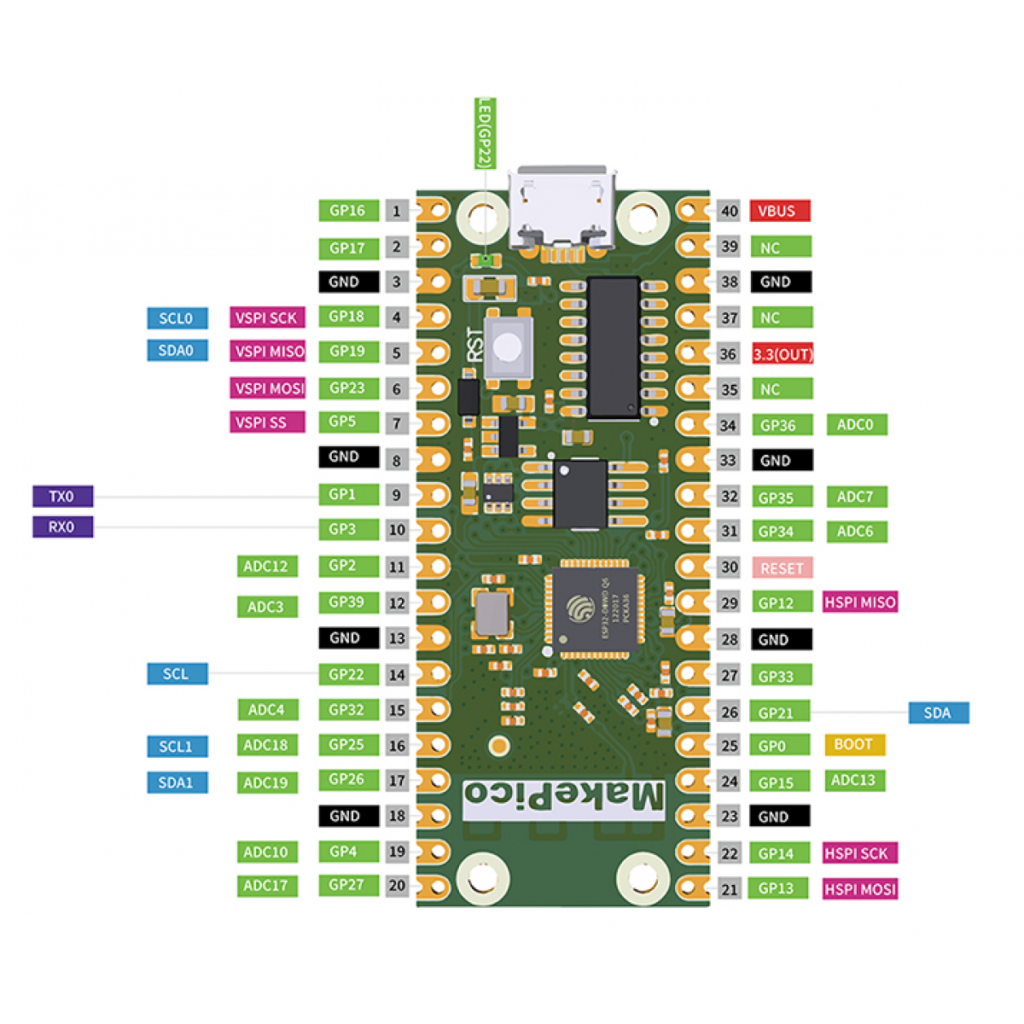

有26個 GPIO（通用輸入輸出）引腳，8個接地（GND）引腳，以及1個提供3.3伏特電源的引腳。
